大型顎式破碎機

  近日，上海山美股份1800噸/小時歐星系列JC771大型顎式破碎機順利完成交付前的試機測試，各項指標均合格。這是上海山美股份為客戶提供的又一臺大型歐版顎式破碎機。

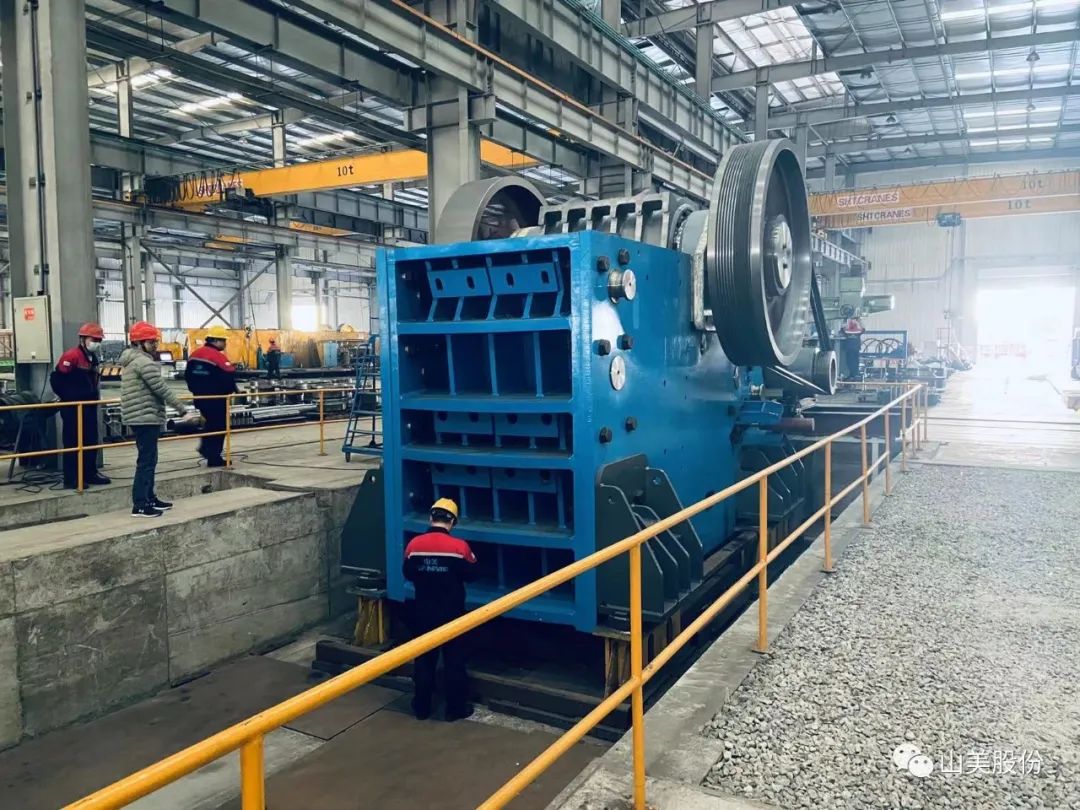

JC771大型顎式破碎機試機現場圖

項目介紹

  項目產量：1500t/h

  破碎物料：石灰石

  成品粒度：10-20mm、20-40mm、40-80mm

  設備配置：JC771大型顎式破碎機

  JC771大型歐版顎式破機技術參數如下：

  有效進料口尺寸：1500*1800mm

  排料口調整范圍：150-350mm

  處理能力：590-1800t/h

  電機功率：315-400kW

設備介紹

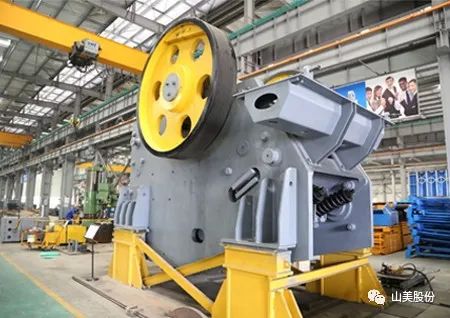

  JC系列歐版顎式破碎機

  JC系列歐版顎式破碎機是在幾十年的傳統顎式破碎機設計制造經驗的基礎上，采用有限元分析方法成功開發的新一代產品。與傳統的顎式破碎機相比，JC系列顎式破碎機在設計和制造方面對細節更為重視，采用高強度材料和制造工藝，具有結構強度更高、可靠性更高、破碎比更大、產量更高，綜合成本更低等優勢。

  進料粒度：≤1500x2100mm

  生產能力：50-2700t/h

  適用物料：抗壓強度不超過320Mpa的各種礦石和巖石

  產品特點與技術優勢

  1.堅固的結構

  機架分為焊接式和組裝式兩種：中小型規格采用焊接式，大型規格采用組裝式。

  JC771大型顎式破碎機采用組裝式設計，模塊化、無焊接框架結構設計使得設備的強度和可靠性更高，運輸和安裝也更加方便。

  2.優越的腔型設計

  對稱"V"形腔型設計，肘板大傾角、大沖程、合理轉速，使進料粒度更大、產量更高、粒度更加均勻，顎板磨損降低。

  3.重型動顎總成經久耐用

  重型動顎總成采用鍛造的重型偏心軸、高質量重載滾動軸承、有限元軟件優化的動顎體，保證了動顎總成的耐沖擊性和穩定性；迷宮式密封、集中潤滑系統保證了軸承油脂不被污染、潤滑更加便捷，使其運行時間更長、更加穩定。

  4.動顎護板設計

  動顎上方安裝了重型護板，避免因物料沖擊，有效保護動顎體及其內部軸承不受損壞。

  5.整體軸承座

  整體鑄鋼軸承座結構保證與機架配合，避免了組合式軸承座在緊固過程中對軸承造成不必要的徑向載荷，使軸承運行更加平穩。

  6.方便快捷的粒度調節

  JC系列歐版顎式破碎機采用機械或液壓排料口調整裝置，其雙楔塊調節方式相對應墊片調節操作更加簡單、安全、快捷，節省了停機時間。

  7.一體化電機安裝

  電機座與破碎機機架一體式安裝方式，不僅節約了顎式破碎機的安裝空間，減少了三角帶的長度，而且由于機架、電機座、電機的同步運動、可調的電機座實現了三角帶張力的調節，從而使三角帶使用壽命更長。

  8.減震安裝設計

  破碎機采用專用的橡膠減震裝置固定，有效吸收了設備振動峰值，同時允許破碎機垂直和縱向方向的位移，從而降低了對基礎的沖擊。

大型鄂式破碎機項目案例

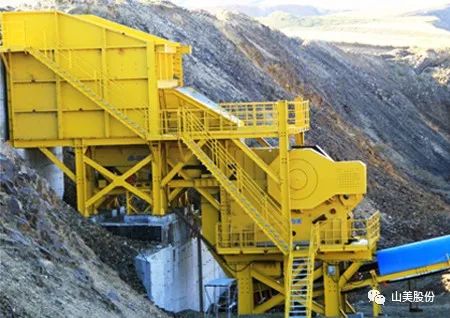

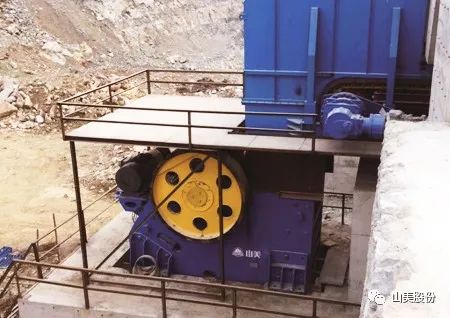

  JC771顎式破碎機用于湖北利川時產1800t/h石灰石骨料項目（2013年投產）

  JC771有效進料口尺寸：1500*1800mm，最大產量1800t/h

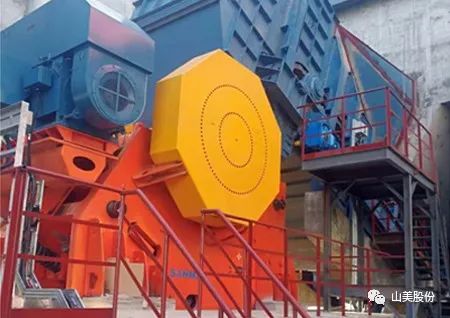

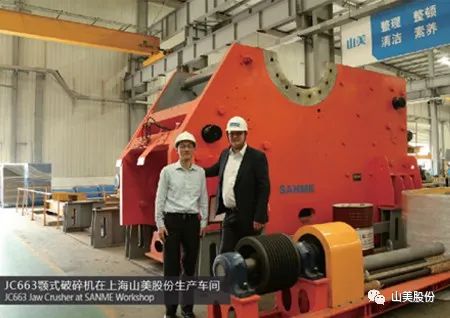

  JC663顎式破碎機用于中材國際緬甸項目（2017年投產）

  JC663有效進料口尺寸：1200*1600mm，最大產量1475t/h

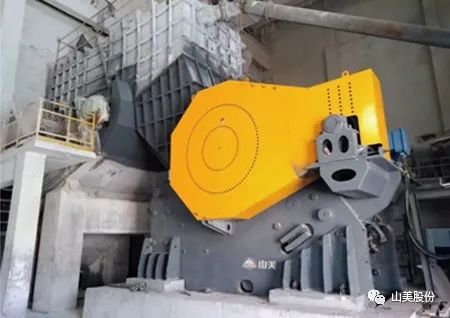

  JC663顎式破碎機用于廣西柳州骨料項目（2017年底投產）

  JC663有效進料口尺寸：1200*1600mm，最大產量1475t/h

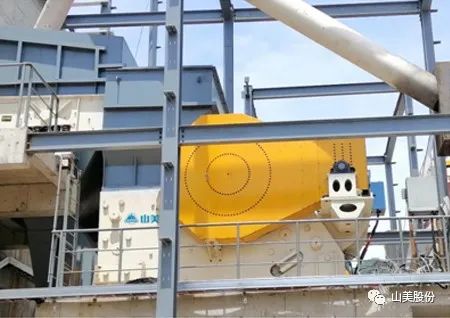

  JC663顎式破碎機用于華新水泥長陽時產2000噸骨料生產EPCO項目（2020年投產）

  華新長陽使用山美JC663歐版顎式破碎機，破碎125MPa白云巖，排料粒度小于300mm時，通過量達到1400t/h（含喂料機漏下的約150 t/h）

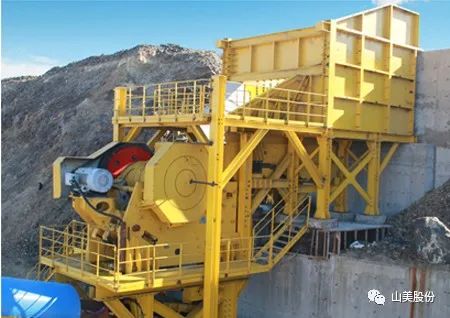

  JC659顎式破碎機用于蒙古鐵礦破碎項目（2015年投產）

  JC659有效進料口尺寸：1200*1600mm，最大產量1425t/h

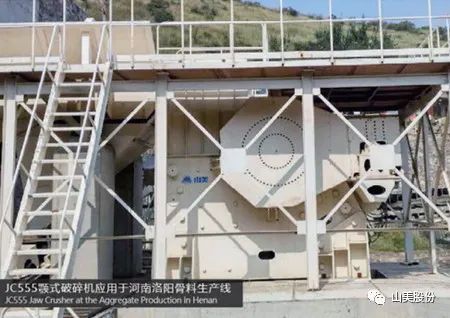

  JC555顎式破碎機用于河南洛陽骨料項目（2016年投產）

  JC555有效進料口尺寸：1070*1400mm，最大產量945t/h
